冷却器

商品原价:0元 优惠价格:0元 品牌: 单位: 上架日期:12-11-16 16:57 人气:
购物车:查看购物车 购买:
商品介绍


标准号:JB/ZQ4004-86

用途:
  本产品适用于冶金、矿山、电力、轻工、食品和其它工业部门稀油润滑系统和液压系统,使用介质粘度等级为N10~N460,工作温度小于100℃。

结构特点:
  冷却器有卧式和立式两种型式,换热管采用裸管,管束由换热管,固定管板、浮动管板和折流板等组成,冷却水由进口接管流至回水盖腔内,再沿换热管作双管作双管程流动,水在流动中吸收油侧放出的热量后排出体外。

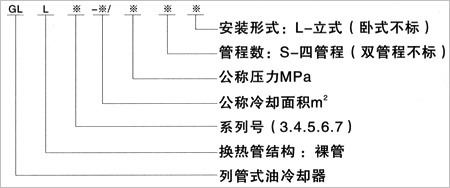

型号说明:



技术参数

型号
公称压力
Mpa
公称冷却面积m2
GLL3
0.63;


1
4
5
6
7
-
-
-
-
GLL4
12
16
20
24
28
-
-
-
GLL5
35
40
45
50
60
-
-
-
GLL6
80
100
120
-
-
-
-
-
GLL7
160
200
-
-
-
-
-
-



此表接上表



型号
热交换器性能
介质粘度
等级N
进油温度
进水温度
油温降
压力损失MPa
油流量
与水流
量之比
热交换系数
K kcal/
m2·h·℃
油侧
水侧
GLL3
100
50±1
≤30
≥8
≤0.1
≤0.05
1:1.5
>200
GLL4
GLL5
GLL6
GLL7



注:热交换器性能是指油冷却器在表中规定的工况条件下测得的K值。



GLL型立式油冷却器外形尺寸



型号
L
C
L1
C1
H
D1
D2
D3
DN
D4
n-d1
n1-d
重量(kg)
GLL5-35L
2610
1692
470
150
315
426
640
590
80
160
6-Φ30
8-Φ18
734
GLL5-40L
2880
1962
802
GLL5-45L
3120
2202
853
100
180
GLL5-50L
3390
2472
936
GLL5-60L
3930
3012
1063
GLL6-80L
3255
2015
705
235
500
616
1075
1015
125
210
6-Φ40
8-Φ22
1670
GLL6-100L
3855
2615
1943
GLL6-120L
4455
3215
150
240
2216
GLL6-160L
3320
2010
715
602
820
1210
1150
2768
GLL6-200L
3970
2660
200
295
3340



GLL型卧式油冷却器外形尺寸



型号
L
C
L1
H1
H2
D1
D2
C1
C2
B
GLL3-4
1165
682
265
190
210
219
310
140
200
390
GLL3-5
1465
982
GLL3-6
1765
1282
GLL3-7
2065
1512
GLL4-12
1555
960
345
262
262
325
435
200
300
370
GLL4-16
1960
1365
GLL4-20
2370
1775
GLL4-24
2780
2175
350
GLL4-28
3190
2585
GLL5-35
2480
1692
500
315
313
426
535
235
300
520
GLL5-40
2750
1962
GLL5-45
3020
2202
515
GLL5-50
3290
2472
GLL5-60
3830
3012
GLL5-80
3160
2015
700
500
434
616
780
360
750
550
GLL5-100
3760
2615
GLL5-120
4360
3215



此表接上表



型号
L2
L3
D3
D4
n-d1
n-d2
n-bx1
DN1
DN2
重量
(kg)
GLL3-4
367
485
100
100
4-Φ18
4-Φ18
4-20×28
32
32
143
GLL3-5
785
168
GLL3-6
1085
110
40
184
GLL3-7
1385
220
GLL4-12
495
660
145
145
65
65
319
GLL4-16
1065
380
GLL4-20
1475
440
GLL4-24
1885
160
8-Φ18
80
505
GLL4-28
2295
566
GLL5-35
730
1232
180
180
8-Φ18
4-20×30
100
100
698
GLL5-40
1502
766
GLL5-45
725
1772
210
125
817
GLL5-50
2042
900
GLL5-60
2582
1027
GLL5-80
935
1555
295
295
8-Φ22
8-Φ22
4-25×32
200
200
1617
GLL5-100
2155
1890
GLL5-120
2755
2163
